Mis quvur uchun "sifat" nimani anglatadi?
Mis trubka, agar u kelishilgan mahsulot standartiga va har qanday o'lchov bo'yicha sinfga mos kelsa, "malakali" hisoblanadi:
Material darajasi:kimyoviy tarkibi belgilangan - sinf chegaralari doirasida, masalan, T2 (C11000 ETP, Cu 99,90% dan katta yoki teng), TP2 (C12200 DHP, boshqariladigan fosfor qo'shilishi bilan deoksidlangan) yoki kerak bo'lganda qotishma navlari.
O'lchamlari:standartning bardoshlik jadvallari doirasida tashqi diametri, devor qalinligi, uzunligi va tekisligi.
Yuzaki:yoriqlar, tizzalar, chuqur tirnalishlar, chuqurliklar va zararli shkalalarsiz; ilovaga mos keladigan ichki tozalik (ayniqsa ACR trubkasi uchun).
Mexanik xususiyatlar:valentlik talablariga javob beradigan (tavlangan, tortilgan va hokazo) cho'zilish kuchi, oquvchanlik va cho'zilish.
Butunlik:ichki uzilishlar (eddy{0}}joriy sinov orqali tekshirilgan) va bosim sinovida oqish yo'q.
Kuzatilish:belgilar, partiya/issiqlik raqamlari va material sinovi sertifikati.
Usul 1 - Vizual tekshirish va belgilar
Ko'zlardan boshlang, so'ngra muhim joylar uchun kattalashtiruvchi. Tashqi va ichki yuzalarda yoriqlar, burmalar, tikuvlar, chuqur tirnalgan joylar, chuqurchalar, chuqurchalar va oʻlchamlar- bor-yoʻqligini tekshiring. Sof-mis trubkasi toza qizil rangga ega; guruch qotishma trubkasi sariq rangda. Rangning o'zi hech qachon sifatni tasdiqlamaydi - u faqat qo'pol noto'g'ri materialni tekshiradi. Quvurning qadoqlash ro'yxati va sertifikatga mos keladigan kerakli belgilar (navbat, o'lcham, standart, issiqlik/partiya raqami) borligini tekshiring.

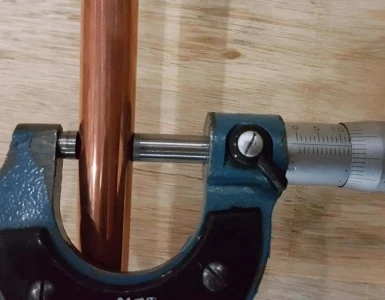

2 - usuli oʻlchovni tekshirish
Tashqi diametri va devor qalinligini mikrometr yoki kaliper yordamida trubaning bir necha nuqtalarida o'lchang (kamida ikkala uchi va o'rta{0}}uzunligi, statistik ma'noli namunada, masalan, lotning 5% dan katta yoki unga teng). Yassi yuzada uzunlik va tekislikni tekshiring. Har bir koʻrsatkichni Xitoyda chizilgan mis va mis qotishma quvurlari uchun - GB/T 1527-2017, choksiz mis quvurlar uchun ASTM B75/B75M, suv trubkasi uchun ASTM B88, suv quvurlari uchun EN {1014} va {1014} - GB/T 1527-2017 mahsulot standartining bardoshlik jadvallari bilan solishtiring. Devor qalinligining bir xilligi OD kabi muhim ahamiyatga ega, chunki ekssentriklik bosim darajasini va shakllanuvchanlikni pasaytiradi.

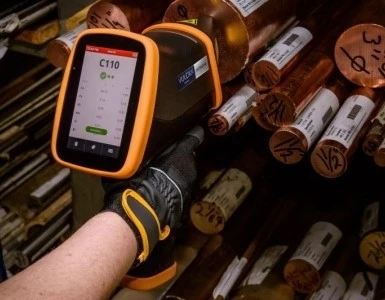

Usul 3 - Kimyoviy tarkibi tahlili
Tarkibi GB/T 5121 yoki ASTM E478 usullariga rioya qilgan holda kimyoviy tahlil yoki optik emissiya spektrometriyasi (OES) orqali tekshiriladi. Sof -mis trubkasi uchun mis tarkibining minimal - darajasiga mos kelishini tasdiqlang, masalan, C11000 (ETP) Cu 99,90% dan katta yoki unga teng - va nopoklik chegaralariga rioya qilinishini tasdiqlang. DHP mis (C12200) uchun trubkani payvandlash va payvandlash uchun mos keladigan boshqariladigan fosfor qo'shilishini (odatda 0,015–0,040%) tekshiring. Hisobotni MTC bilan solishtiring: har qanday nomuvofiqlik lotni rad etish yoki qayta-kvalifatsiya qilish kerakligini bildiradi.

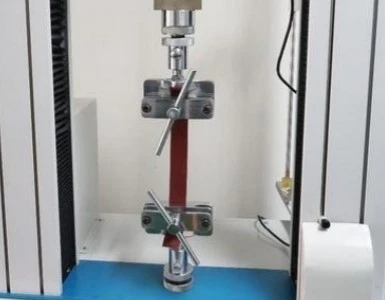

4 - usuli Mexanik sinov
GB/T 228.1 (metall materiallar - valentlik sinovi) yoki ASTM E8/E8M boʻyicha valentlik sinovi choʻzilish kuchini (Rm), oquvchanlik quvvatini (Rp0.2) va choʻzilishni (A) aniqlaydi va chidamlilik va ishlov berishning aniq tekshiruvidir. Mis trubkasi uchun qo'shimcha shakllanish sinovlari ASTM B153 bo'yicha kengayish (pin) testini, tekislash va egilish sinovlarini o'z ichiga oladi. Qabul qilish qiymatlari nav va haroratga bog'liq - yumshoq (tavlangan) trubka yuqori cho'zilgan, qattiq{9}}chizilgan trubka yuqori quvvatga ega -, shuning uchun har doim noaniq "oson deformatsiyalanishi kerak" taassurotlari bilan emas, balki mahsulot standarti bilan solishtiring.

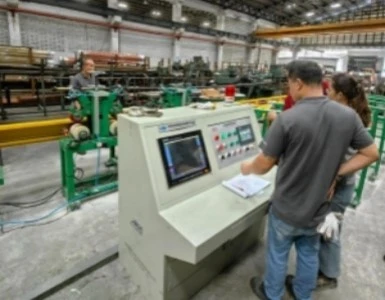

Metod 5 - Eddy-Joriy sinov (ECT, Non-buzuvchi)
Eddy{0}}joriy sinov - bu choksiz mis quvur uchun standart ishlab chiqarish liniyasi NDT-. U quvurga zarar bermasdan, uzunlamasına tikuvlarni, yoriqlarni, aylanmalarni, qo'shimchalarni va boshqa uzilishlarni aniqlaydi. Amaliyot amal qiladiGB/T 5248-2016, bunga asoslanadiASTM E243. Kalibrlashda sun'iy nuqsonlari bo'lgan mos yozuvlar quvurlari qo'llaniladi; qabul qilish darajasi xaridor va tegirmon o'rtasida kelishilgan. Har doim ACR, asboblar va boshqa muhim quvurlar uchun EKT hisobotini so'rang.
Usul 6 - Bosim sinovi
Gidrostatik (suv) yoki pnevmatik (havo) bosim sinovi oqish{0}}o‘tkazuvchanligini tasdiqlaydi va bosim o‘tkazuvchi quvurlar uchun mahsulot standartlari- tomonidan talab qilinadi (masalan, ASTM B75/B88, EN 1057). Naycha standartda ko'rsatilgan qiymatga bosim o'tkazadi, belgilangan vaqt davomida ushlab turiladi va har qanday oqish, ter yoki doimiy deformatsiya paydo bo'lsa, rad etiladi. (Eslatma: Xitoyning gidrostatik sinov usuli standart GB/T 241-2007 - amaldagi mahsulot standartidagi bosim sinovi bandlariga tayanib bekor qilindi.)

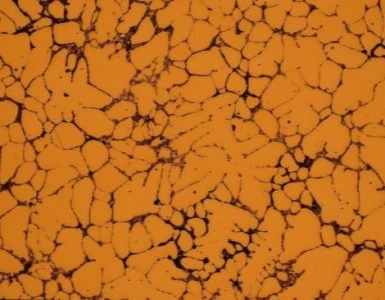

Metod 7 - Metallografik tekshirish
Tavlangan naycha uchun donning o'lchami asosiy sifat atributidir: bir xil, nozik-o'rtacha don (ASTM E112 yoki GB/T 6394 bo'yicha o'lchanadi) egilish va yoqishda oldindan aytish mumkin bo'lgan shakllanish va sirt qoplamasini beradi. Metallografik tayyorgarlik, shuningdek, vizual tekshirishdan qochadigan ichki nuqsonlarni - oksidlar, g'ovaklik, qo'shimchalar va yoriqlarni - aniqlaydi. Ushbu usul, ayniqsa, aniqlik va ACR trubasini tekshirish uchun qimmatlidir.

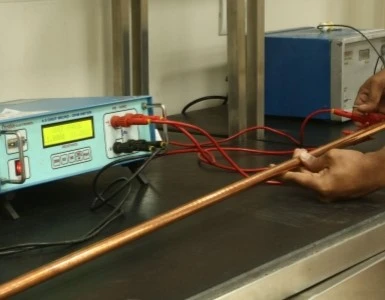

Usul 8 - Elektr o'tkazuvchanligi va ichki tozalik
Elektr o'tkazuvchanligi (% IACS) materialning tozaligi va issiqlik bilan ishlov berishning tez, sezgir ko'rsatkichidir. ETP mis C11000 tavlangan holatda minimal o'tkazuvchanlikka ega 100% IACS (copper.org); DHP mis C12200 pastroq, taxminan 85% IACS. Belgilangan sinf uchun kutilgan o'tkazuvchanlikni ko'rsatadigan sertifikat materialning o'zi da'vo qilgan narsa ekanligini yana bir tasdiqlaydi. Konditsioner va sovutish trubkasi (GB/T 17791-2007, ASTM B280) uchun{8}}ichki tozalik juda muhim: teshikda moylash materiallari, oksid va qoldiqlar bo'lmasligi va uchlari jo'natish uchun yopilgan bo'lishi kerak.
Siz so'rashingiz kerak bo'lgan hujjatlar
EN 10204 3.1 turi bo'yicha MTC- kimyoviy tarkibi va mexanik sinov natijalari, tegirmon vakolatli inspektori tomonidan imzolangan.
Eddy{0}}joriy sinov hisobotiva agar kerak bo'lsa, bosim sinovi hisoboti.
Uchinchi tomon tekshiruvi-(SGS / BV / TÜV) muhim buyurtmalar yoki katta lotlar uchun.
Partiyaning kuzatilishiNaycha, paket va sertifikatda belgilangan - issiqlik/partiya raqamlari mos kelishi kerak.
Amaliy xaridorlar roʻyxati (7 bosqich)
Xarid qilish buyurtmasida daraja va standartni belgilang, masalan, "GB/T 1527 T2", "ASTM B75 C12200", "EN 1057 Cu-DHP".
Yuk tashishdan oldin MTC va ECT hisobotini so'rash; ularni sinf, tarkib va kayfiyat uchun ko'rib chiqing.
Kelgandan so'ng, trubka va qadoqdagi belgilarni qadoqlash ro'yxati va sertifikat bilan tekshiring.
Namuna lotning 5% dan katta yoki unga teng: OD va devor qalinligini ikkala uchida va oʻrta-uzunligida oʻlchash; to'g'riligini tekshiring.
Ichki va tashqi yuzalarni vizual tarzda tekshiring - yoriqlar, burmalar, chuqur tirnalgan yoki og'ir o'lchovlar yo'q; ACR trubkasi uchun toza teshik.
Muhim lotlar uchun qabul qilishdan oldin uchinchi tomon EKT, bosim sinovi va kimyoviy tahlilni- tashkil qiling.
Agar shartnoma talab qilsa, valentlik sinovi uchun guvoh namunalarini saqlang.
TSS
1-savol. Ichida qorong'u chiziq bo'lgan mis quvur yomon sifatmi?
Javob: Yo'q. Qorong'i chiziq odatda egiluvchanlik ko'rsatkichi emas, balki qoldiq chizilgan moylash yoki oksiddir. Qorong'i chiziq yaxshi egiluvchanlikni isbotlaydi, degan da'vo, mahsulot standartiga zid - tozalik haqidagi afsonadir.
2-savol. Ichki devorni chizish orqali mis quvur sifatini baholay olamanmi?
Javob: Yo'q. Skretch testi temir yoki har qanday nopoklikni aniqlay olmaydi. Buning o'rniga o'lchovli o'lchov, kimyoviy tahlil va girdob{2}}joriy sinovdan foydalaning.
Q3. Sifatli mis quvurlar sof misdan bo'lishi kerakmi?
Javob: Yo‘q. Sifat deganda belgilangan nav va standart - sof mis (T2/C11000), DHP mis (TP2/C12200) va mis qotishmalarining har biri o‘ziga xos qabul qilish talablariga muvofiqligini bildiradi.
4-savol. Mis quvurlari yetkazib beruvchisi qanday hujjatlarni taqdim etishi kerak?
Javob: EN 10204 3.1 turiga muvofiq kimyoviy tarkibi va mexanik natijalariga ega MTC, kerak bo'lganda EKT hisoboti va so'rov bo'yicha uchinchi tomon tekshiruvi (SGS/BV/TÜV)-.
5-savol. Mis quvurlar uchun eddy{1}}hozirgi sinov nima?
Javob: ECT bu GB/T 5248-2016 va ASTM E243 boʻyicha -buzilmaydigan usul boʻlib, tashqi diametri 3–160 mm boʻlgan choksiz mis quvurlardagi boʻylama tikuvlar, yoriqlar, aylanmalar va qoʻshimchalarni aniqlaydi.
6-savol. Mis quvurlarga qanday standartlar qo'llaniladi?
Javob: GB / T 1527-2017 (chizilgan quvurlar), ASTM B75 / B88 (choksiz / suv trubkasi), ASTM B280 va GB / T 17791 (ACR trubkasi), EN 1057 (suv va gaz), JIS H3300.
