C70600 trubkasi choksiz yoki payvandlangan to'liq taqqoslash

Ko'pgina issiqlik almashtirgich va kondensator ilovalari uchun choksiz C70600 trubkasi standart hisoblanadi. Unda payvand choki yo'q, shuning uchun payvand chokining korroziyasi yoki payvand chokining buzilishi xavfi yo'q. Payvandlangan C70600 trubkasi mavjud, ammo u kamroq tarqalgan. Ba'zi xaridorlar xarajatlarni tejash uchun muhim bo'lmagan ilovalar uchun payvandlangan quvurdan foydalanadilar. Boshqalar esa payvandlangan trubadan umuman foydalanishni rad etishadi. O'zingiz qaror qabul qilish uchun nimani bilishingiz kerak.

Uzluksiz jarayon:

Quyma qattiq ignabargli (mis + nikel + temir)

Idishni ekstruziya haroratiga qadar qizdiring

Idish orqali teshik oching (ekstrusion press)

Rolling va oxirgi o'lchamga torting

Yumshatish uchun tavlamoq

Hech qanday tikuv. Payvand choki yo'q.

Payvandlash jarayoni:

Yassi chiziqni quying (bir xil qotishma)

Ipni naycha shaklida aylantiring

Chokni payvandlang (odatda TIG, plomba metalli yo'q)

Payvandlangan trubkani oxirgi o'lchamga sovuq torting

Yumshatish uchun tavlamoq

Payvand choki hali ham bor, lekin qattiqlashtirilgan va issiqlik bilan ishlov berilgan

Nima uchun payvand choki tezroq korroziyaga uchraydi:

Payvandlash zonasi turli xil don tuzilishiga ega bo'lishi mumkin

Payvandlash mahalliy kimyoni o'zgartirishi mumkin (nikel yoki temir ajratilishi mumkin)

Payvand chokidagi har qanday nuqson korroziyaning boshlanishi uchun joydir

Payvand choki xavfini qanday kamaytiramiz:

Ip va plomba uchun bir xil qotishmadan foydalaning (aslida plomba yo'q, avtomatik TIG)

Payvandlashdan keyin trubkani sovuq torting (ish tikuvni qattiqlashtiradi)

Chizilgandan keyin tavlanish (payvandlash zonasini qayta kristallashtiradi)

ASTM B111 nima deydi:

Choksiz va payvandlangan quvurlarga ham ruxsat beriladi

Payvandlangan quvurlar bir xil tekislash va yonish sinovlaridan o'tishi kerak

Yassilashda payvand choki tekislash yo'nalishidan 90 darajaga joylashtirilishi kerak

Bu payvand chokini siqilishda emas, kuchlanishda sinab ko'radi

Haqiqiy dunyo tajribasi:

Ba'zi foydalanuvchilar payvandlangan quvurlarni yoqish paytida tikuvda ishlamay qolganligi haqida xabar berishadi

Boshqalar esa yillar davomida hech qanday muammosiz payvandlangan quvurlardan foydalanganlar

Farqi ishlab chiqarish sifati

Payvandlangan quvur dengiz suvi issiqlik almashtirgichlarida keng tarqalgan emas, lekin u ba'zi foydalanishni topadi.

Payvandlangan quvur qo'llaniladigan ilovalar:

Past bosimli, muhim bo'lmagan sovutish suvi quvurlari

Drenaj liniyalari va toshib ketadigan quvurlar

Vaqtinchalik yoki qisqa muddatli uskunalar

Chuchuk suv issiqlik almashtirgichlari (dengiz suvi emas)

Nosozlik muhim bo'lmagan ba'zi sanoat sovutgichlar

Payvandlangan trubka tavsiya etilmaydigan ilovalar:

Elektr stansiyalarida asosiy kondensatorlar

Kemadagi dengiz suvi issiqlik almashinuvchilari

Offshore platformasidagi muhim sovutgichlar

Oqish bo'lgan har qanday dastur o'chirishni anglatadi

Yuqori bosim yoki yuqori haroratli xizmat

Nima uchun payvandlash arzonroq:

Choksiz qobiqni ekstruziya qilish energiya talab qiladi

Rolling strip va payvandlash tezroq

Payvandlash jarayonida kamroq hurda

Lekin unutmang: narx farqi unchalik katta emas. Quvurlar narxini 10-20% tejash haqiqiy puldir. Ammo agar payvandlangan quvur ishlamay qolsa va issiqlik almashtirgichingizni o'chirib qo'ysa, bu tejash tezda yo'qoladi.

Ha, ASTM B111 ham choksiz, ham payvandlangan quvurlarni qamrab oladi. Lekin ko'pchilik xaridorlar muammosizligini aniqlaydilar.

ASTM B111 nima deydi:

1-bo'lim: "Ushbu spetsifikatsiya choksiz va payvandlangan quvurlarni o'z ichiga oladi"

Xuddi shu mexanik va o'lchovli talablar qo'llaniladi

Payvandlangan quvur choksiz bilan bir xil sinovlardan o'tishi kerak

Payvandlangan quvur uchun alohida qo'shimcha mavjud (S4)

Nima uchun muammosiz hali ham birlamchi:

Aksariyat tegirmonlar standart mahsulot sifatida choksiz C70600 ni ishlab chiqaradi

Payvandlangan C70600 - ko'plab tegirmonlar uchun maxsus buyurtma

Muhandislar uzluksizligini belgilash uchun ishlatiladi

Hech kim muammosizligini ko'rsatgani uchun ishdan bo'shatilmagan

Agar siz payvandlangan trubkani xohlasangiz, buni PO-ga yozing:

"ASTM B111 C70600 payvandlangan quvur"

Bundan tashqari, payvand choklarini sinovdan o'tkazish bo'yicha har qanday talablar (radiograf va boshqalar)

1-savol: C70600 choksiz yoki payvandlangan issiqlik almashtirgich quvurlari uchun qaysi biri yaxshiroq?

Kritik dengiz suvi issiqlik almashinuvchilari uchun choksiz yaxshiroqdir. Payvand choki yo'q, tikuv korroziya xavfi yo'q degani.Payvandlangan quvur past bosimli, muhim bo'lmagan ilovalar uchun ishlashi mumkin. Ammo ko'pchilik muhandislar kondanserlar va dengiz sovutgichlari uchun uzluksizligini aniqlaydilar. Payvandlashning kichik tejamkorligi xavfga loyiq emas.

2-savol: Payvandlangan C70600 trubkasi dengiz suvida ishlatilishi mumkinmi?

Ha, lekin ehtiyotkorlik bilan. Ba'zi sharoitlarda payvand choki asosiy metallga qaraganda tezroq korroziyaga uchraydi.Payvandlashdan keyingi chizilgan va tavlanadigan to'g'ri tayyorlangan payvandlangan quvur yaxshi ishlaydi. Ammo seamless-da tashvishlanadigan tikuv yo'q. Uzoq umr va ishonchlilik uchun choksiz tanlash xavfsizroqdir.

3-savol: Payvandlangan C70600 trubkasi choksizga qaraganda arzonroqmi?

Ha, payvandlangan quvur odatda choksizdan 10-20% arzonroq.Ishlab chiqarish jarayoni tezroq va kamroq energiya sarflaydi. Ammo narx farqi unchalik katta emas. Katta issiqlik almashtirgich to'plami uchun tejamkorlik minglab dollarni tashkil qilishi mumkin. Kichkina uchun, yuzlab.

4-savol: ASTM B111 payvandlangan quvurga ruxsat beradimi?

Ha, ASTM B111 ham choksiz, ham payvandlangan quvurlarni qamrab oladi. Lekin ko'pchilik xaridorlar muammosizligini aniqlaydilar.Standart ikkalasi uchun ham bir xil mexanik va o'lchovli talablarga ega. Agar siz payvandlangan trubkani xohlasangiz, xarid buyurtmangizda "payvandlangan" deb yozing. Hech narsa yozmasangiz, tegirmon muammosiz yuboradi.

5-savol: Naychaning choksiz yoki payvandlanganligini qanday aniqlash mumkin?

Quvurning ichiga qarang. Seamless-da chiziq yo'q. Payvandlangan tikuv payvandlangan nozik chiziqqa ega.Kattaroq quvurlarda siz tikuvni tashqi tomondan ham ko'rishingiz mumkin. Kichik diametrlarda yorug'lik bilan ichkariga qarang. Agar ko'tarilgan chiziq yoki rang farqini ko'rsangiz, u payvandlangan. Agar ichi atrofi silliq bo'lsa, u choksizdir.

6-savol: C70600 trubkasidagi payvand choki asosiy metallga qaraganda tezroq korroziyaga uchraydimi?

To'g'ri tayyorlangan payvandlangan trubkada tikuv asosiy metall bilan deyarli bir xil ishlashi kerak.Ammo yomon tayyorlangan naychada payvandlash zonasi turli xil don tuzilishi yoki kimyosiga ega bo'lishi mumkin. Bu imtiyozli payvandlash hujumiga olib kelishi mumkin. Choksiz trubaning payvandlash zonasi yo'q, shuning uchun bu xavf nolga teng.

7-savol: Men payvandlangan C70600 trubkasini tikuvni yormasdan yoqib yubora olamanmi?

Ha, agar quvur yaxshi tayyorlangan bo'lsa. Ammo yonish paytida tikuv zaif nuqtadir.Agar xavotirda bo'lsangiz, payvand chokini olov yo'nalishidan 90 darajaga qo'ying. Ba'zi foydalanuvchilar payvandlangan quvurlarni yoqish paytida tikuvda yorilish haqida xabar berishadi. Boshqalarda muammo yo'q. Farqi quvur sifati.

8-savol: Payvandlangan quvur choksiz kabi barcha o'lchamlarda mavjudmi?

Yo'q, payvandlangan trubka kichik diametrlarda (1/2 dyuym ostida) va juda nozik devorlarda (BWG 20 ostida) kamroq tarqalgan.Ko'pgina payvandlangan C70600 trubkasi kattaroq diametrli (1" va undan yuqori) va o'rta devorlarda ishlab chiqariladi. Agar sizga kichik OD yoki juda nozik devor kerak bo'lsa, choksiz, ehtimol sizning yagona variantingizdir.

9-savol: Qaysi trubka tebranish issiqlik almashinuvchilari uchun charchoqqa yaxshiroq qarshilik ko'rsatadi?

Seamless charchoqqa yaxshiroq qarshilikka ega, chunki unda yoriqlar boshlanishi mumkin bo'lgan tikuv yo'q.Vibratsiyali issiqlik almashtirgichda (masalan, kemada) quvur qayta-qayta bukiladi. Payvand choki kuchlanish ko'taruvchidir. Vaqt o'tishi bilan tikuvda yoriq boshlanishi mumkin. Choksiz trubaning bunday zaif nuqtasi yo'q.

10-savol: Tersaneler yangi kemalarda payvandlangan C70600 naychasidan foydalanadimi?

Aksariyat kemasozlik korxonalari dengiz suvi tizimlari uchun uzluksizligini belgilaydi.Ba'zilar muhim bo'lmagan drenaj liniyalari yoki past bosimli xizmat ko'rsatish uchun payvandlanganlarni qabul qiladi. Ammo asosiy dengiz suvini sovutish, asosiy yong'in va issiqlik almashinuvchilari uchun choksiz standart hisoblanadi. Kemangizning texnik xususiyatlarini tekshiring.

11-savol: Payvandlangan C70600 trubkasiga tikuvga zarar bermasdan armatura payvand qilsam bo'ladimi?

Ha, lekin issiqlik kiritishni past tuting. Mavjud payvand choki yangi payvand chokining issiqligidan ta'sirlanishi mumkin.Iloji bo'lsa, yangi payvandni mavjud tikuvdan uzoqroqqa joylashtiring. Kam issiqlik kiritish usulidan foydalaning. Tavlangan naycha qattiq chizilganidan ko'ra ko'proq kechirimli.

12-savol: Tez yetkazib berish uchun ko'pchilik tegirmonlar qaysi trubkaga ega?

Uzluksiz. Aksariyat tegirmonlar standart mahsulot sifatida choksiz C70600 trubkasini ishlab chiqaradilar.Payvandlangan C70600 - ko'plab tegirmonlar uchun maxsus buyurtma. Agar sizga tez quvurlar kerak bo'lsa, choksizni topish osonroq. Agar siz payvand qilishni xohlasangiz, uzoqroq vaqtni kuting.

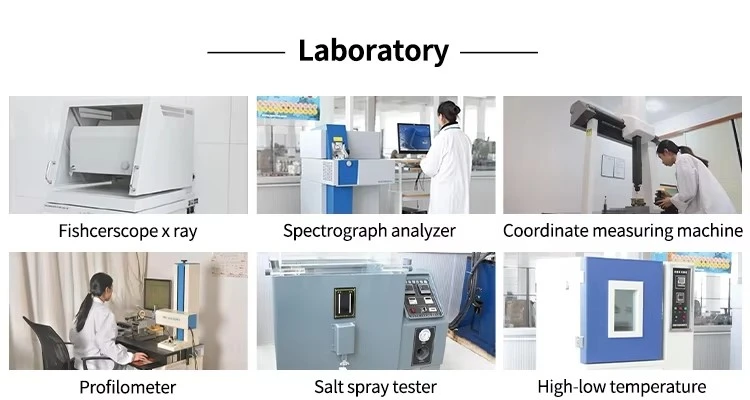

Biz kimyodan boshlaymiz. Spektrometr nikel (9-11%) va temirni (1,0-1,8%) tekshiradi. Muvaffaqiyatsiz bo'lsa, butun eritma parchalanadi.

Keyingi, mexanik. Biz trubkani sindirmaguncha tortamiz. 310 MPa ga yetishi kerak. Bundan tashqari, biz halqani tekislaymiz va namunani yoqamiz. Yoriqlar yo'q. Ajralishlar yo'q.

Keyin girdab oqimi. Har bir naycha tekshiriladi.=chegarasidan yuqori har qanday signal rad etiladi.

Har bir buyurtma bilan siz tegirmon sinovi hisobotini olasiz. Har bir trubkadagi issiqlik raqami. Agar xohlasangiz, uchinchi tomon tekshiruvi mavjud.

Ikkala uchida plastik qopqoqlar. Qatlamlar orasidagi VCI qog'ozi. Har bir to'plamni o'rab oling. Uni mahkam ushlab turish uchun po'latdan tasma.

Kichik yoki mo'rt quvurlar uchun yog'och quti. Standart 6 m uzunlikdagi sxemasidan po'lat.

Suv o'tkazmaydigan yorliqda nav, o'lcham, issiqlik raqami, miqdori ko'rsatilgan.

Biz eritamiz, quyamiz, siqib chiqaramiz, chizamiz, tavlaymiz, tuzatamiz va sinovdan o'tkazamiz. Hammasi bitta o'simlikda.

Uchta pech qotishmani eritadi. Ikki g'ildirak qattiq ignabargli quyma yasaydi. Ikkita ekstruziya presslari ignabargli teshiklarni teshadi. To'rtta pinger tegirmonlari diametrini kamaytiradi. Sakkizta chizilgan skameykalar yakuniy o'lchamga tushdi. To'rtta tavlanuvchi naychani yumshatadi. Uchta chiziq tekislanadi va kesiladi. Har bir trubkani ikkita girdobli oqim mashinasi tekshiradi.
