Materialni aniqlash
| Belgilash tizimi | Kod | Standart havola |
|---|---|---|
| UNS raqami | C11000 | ASTM B124/B152 |
| Yevropa standarti | CW004A | EN 1412 |
| Yapon standarti | C1100 | JIS H3100 |
| ISO belgisi | Cu-ETP | ISO 1634-1 |
Kimyoviy tarkibi (og'irligi%)
| Element | Minimal | Maksimal | Oddiy | Eslatmalar |
|---|---|---|---|---|
| Mis + Kumush | 99.90 | - | 99.95 | Asosiy tarkibiy qism |
| Kislorod | 0.015 | 0.040 | 0.025 | Cu₂O sifatida 150-400 ppm |
| Kumush | - | 0.030 | 0.015 | Jami misda hisoblangan |
| Qo'rg'oshin | - | 0.005 | 0.002 | Nopoklikni nazorat qilish |
| Temir | - | 0.005 | 0.002 | Nopoklikni nazorat qilish |
| Qalay | - | 0.002 | <0.001 | Nopoklikni nazorat qilish |
| Sink | - | 0.002 | <0.001 | Nopoklikni nazorat qilish |
| Jami boshqa iflosliklar | - | 0.050 | 0.020 | Kisloroddan tashqari |
20 ° S haroratda jismoniy xususiyatlar
| Mulk | Metrik qiymat | Imperator qiymati | Sinov usuli |
|---|---|---|---|
| Elektr xususiyatlari | |||
| Elektr o'tkazuvchanligi | ≥58 MS/m (100% IACS) | ≥100% IACS | ASTM E1004 |
| Elektr qarshiligi | 1,724 mk·sm | 6,79 mk·in | ASTM B193 |
| Harorat koeffitsienti | 0,00393 /°C | 0,00218 /°F | - |
| Issiqlik xususiyatlari | |||
| Issiqlik o'tkazuvchanligi | 390 Vt/m·K | 270 BTU·ft/(h·ft²·°F) | ASTM E1461 |
| Maxsus issiqlik sig'imi | 0,385 J/g·K | 0,092 BTU/(lb·°F) | - |
| Termal kengayish (20-300 ° C) | 16,5 × 10⁻⁶ /°C | 9,2 × 10⁻⁶ /°F | ASTM E228 |
| Fizik konstantalar | |||
| Zichlik | 8,94 g/sm³ | 0,323 lb/dyuym | - |
| Erish nuqtasi | 1,083 ° S | 1981° F | - |
| Elastik modul | 117 GPa | 17 000 ksi | ASTM E111 |
| Puasson nisbati | 0.34 | 0.34 | - |
Mexanik xususiyatlar
Tavlangan holat (O60/O61)
| Mulk | Qiymat diapazoni | Oddiy | Sinov standarti |
|---|---|---|---|
| Eng yuqori kuchlanish kuchi | 210-250 MPa | 230 MPa | ASTM E8/E8M |
| 0,2% rentabellik kuchi | 70-100 MPa | 85 MPa | ASTM E8/E8M |
| Cho'zilish (50 mm o'lchagich) | 45-55% | 50% | ASTM E8/E8M |
| Rokvellning qattiqligi | 45-65 HRB | 55 HRB | ASTM E18 |
Sovuq-O'zboshimchalik
| Jahl | Kamaytirish (%) | UTS (MPa) | YS 0,2% (MPa) | Uzayish (%) | Qattiqlik (HRB) |
|---|---|---|---|---|---|
| H02 | ~25 | 300 | 200 | 25 | 70 |
| H04 | ~50 | 350 | 280 | 10 | 85 |
| H08 | ~75 | 400 | 320 | 5 | 95 |
Charchoq xususiyatlari
| Sinov holati | Chidamlilik chegarasi | Velosipedlar | Eslatmalar |
|---|---|---|---|
| Aylanadigan nur (R=-1) | ~90 MPa | 10⁷ | Xona harorati |
| Eksenel yuk (R=0.1) | ~120 MPa | 10⁷ | Tozalangan holat |
C11000 mis quvur
C11000 mis plastinka
C11000 mis tayoq
C11000 mis sim
Ishlab chiqarish xususiyatlari
| Jarayon | Muvofiqlik | Parametrlar/eslatmalar |
|---|---|---|
| Shakllantirish operatsiyalari | ||
| Sovuq chizish | Ajoyib | Chuqur chizish nisbati r̄ ≈ 2.0 |
| Bukish | Ajoyib | Min. egilish radiusi=1t (tavlangan) |
| Shtamplash | Ajoyib | Toza tozalash mumkin |
| Issiq ishlash | Yaxshi | Harorat oralig'i: 700-900 ° S |
| Qo'shilish usullari | ||
| Yumshoq lehimlash | Ajoyib | Rosin{0}}asosidagi oqimdan foydalaning |
| Kumush payvandlash | Ajoyib | HVAC ilovalari uchun afzal |
| Qarshilik payvandlash | Yarmarka | Chiqib ketishni nazorat qilish |
| TIG/MIG payvandlash | Cheklangan | Porozlik muammolari |
| Ishqalanish aralashtirish bilan payvandlash | Yaxshi | Qattiq{0}}holat jarayoni |
| Ishlov berish | ||
| Umumiy ishlov berish qobiliyati | Yaxshi | Asbobning ishlash muddati: 20 (guruch=100) |
| Tavsiya etilgan tezlik | 120 m/min | To'fon sovutgichli karbid asboblari |
Korroziyaga qarshilik
| Atrof-muhit | Ishlash | Korroziya darajasi | Fikrlar |
|---|---|---|---|
| Atmosfera (shahar) | Ajoyib | <0.01 mm/year | Himoya oksidi hosil qiladi |
| Shirin suv | Ajoyib | <0.005 mm/year | Ichimlik suvi uchun javob beradi |
| Dengiz suvi (statik) | Yaxshi | Yiliga 0,02-0,05 mm | Copper-nickel preferred >2 m/s |
| Neytral tuproq | Yaxshi | O'zgaruvchan | Kislotali sharoitda PE sleeve |
| Atmosferani kamaytirish | Bechora | - | Vodorodning mo'rtlashishi xavfi |
Sanoat bo'yicha ilovalar
| Sanoat sektori | Oddiy ilovalar | Asosiy talablar bajarildi |
|---|---|---|
| Elektr quvvati | Shinalar, kommutator kontaktlari, transformator o'rashlari | Yuqori o'tkazuvchanlik, ishonchlilik |
| Elektronika | PCB izlari, ulagichlar, RF komponentlari | O'tkazuvchanlik, lehimlilik |
| HVAC/sovutgich | Issiqlik almashinuvi quvurlari, sovutgich liniyalari | Issiqlik o'tkazuvchanligi, korroziyaga chidamliligi |
| Qurilish | Santexnika, tom yopish, me'moriy elementlar | Chidamlilik, shakllanish, estetika |
| Avtomobilsozlik | Radiatorlar, tormoz liniyalari, elektr jihozlari | Issiqlik uzatish, tebranish qarshiligi |
| Dengizchi | Issiqlik almashinuvchilari, quvurlar tizimlari | Dengiz suvining muvofiqligi |
Amaldagi standartlar
| Tashkilot | Standart raqam | Tavsif |
|---|---|---|
| ASTM xalqaro | ||
| B124 | Mis va mis qotishma majmuasi va novdalar | |
| B152 | Mis lavha, tasma va rulonli bar | |
| B187 | Mis shinalari | |
| B188 | Choksiz mis quvur | |
| B837 | Choksiz ID-Boshqariladigan mis quvur | |
| Yevropa standartlari | ||
| EN 13599 | Mis va mis qotishmalari - Kimyoviy tarkibi | |
| EN 13601 | Elektr maqsadlari uchun mis rod, bar va sim | |
| Xalqaro standartlar | ||
| ISO 1634-1 | Ishlangan mis - kimyoviy tarkibi | |
| ISO 2009 | Mis va mis qotishmalari - quyma mahsulotlar | |
| Yaponiya standartlari | ||
| JIS H3100 | Mis va mis qotishma plitalari va chiziqlar | |
| JIS H3250 | Mis va mis qotishma choksiz quvurlar va quvurlar |
Sifat nazorati sinovi
| Test toifasi | Usul | Chastotasi | Qabul qilish mezonlari |
|---|---|---|---|
| Kimyoviy tahlil | |||
| Mis tarkibi | OES/AAS | Har bir issiqlik | ≥99,90% (shu jumladan Ag) |
| Kislorod tarkibi | Inert gaz sintezi | Har bir issiqlik | 0.015-0.040% |
| Mexanik sinov | |||
| Kuchlanish xususiyatlari | ASTM E8/E8M | Har bir lot uchun | Spetsifikatsiya bo'yicha |
| Qattiqlik | ASTM E18 | Bobin/bar uchun | Spetsifikatsiya bo'yicha |
| Elektr sinovlari | |||
| O'tkazuvchanlik | ASTM E1004 | Har bir lot uchun | ≥100% IACS |
| O'lchovli nazorat | |||
| Qalinligi/diametri | Mikrometriya | Uzluksiz | ±tolerantlik |
| Buzilmaydigan- sinov | |||
| Sirt sifati | Eddy oqimi | Talab qilinganidek | Aniqlanadigan nuqsonlar yo'q |
Saqlash va ishlov berish
| Parametr | Tavsiya | Mantiqiy asos |
|---|---|---|
| Saqlash muhiti | Quruq, shamollatiladigan joy | Buzilishning oldini oling |
| Namlikni nazorat qilish | <60% RH | Oksidlanishni minimallashtiring |
| Harorat | Atrof muhit | Termal velosipeddan saqlaning |
| Qadoqlash | Namlik to'sig'i, VCI qog'ozi | Korroziyaning oldini olish |
| Ishlov berish | Qo'lqoplarni tozalang, chizishdan saqlaning | Sirt sifatini saqlang |
Biz taqdim eta oladigan mahsulot shakllari
| Mahsulot toifasi | Materiallar standartlari | Umumiy qotishmalar | Asosiy texnik xususiyatlar (sozlanishi mumkin) |
|---|---|---|---|
| Mis quvurlar | ASTM B75, B88, B280, B111; EN 12449, 12451; DIN EN 12735; JIS H3300 | C10100 (OFE), C11000 (ETP), C12200 (DHP), C23000, C70600, C71500 | OD: 3mm - 300mm Devor qalinligi: 0,5 mm - 20 mm Temperat: yumshoq (O), yarim{0}}qattiq (H50), qattiq (H80) Shakl: Toʻgʻri uzunliklar, bobinlar, U-bukmalar |
| Mis plitalar / plitalar | ASTM B152, B248, B248M; EN 1652; DIN 1787; JIS H3100, H3250 | C10100 (OFE), C11000, C10200 (OF), C26000, C86200 | Qalinligi: 0,3 mm - 100 mm Kengligi: 1200 mm gacha Uzunlik: 3000 mm gacha (yoki bobinlar) Yuzaki: tegirmon, sayqallangan, cho'tkasi |
| Mis tayoqlar / barlar | ASTM B187, B301, B411; EN 12163, 12164; DIN 17672; JIS H3250 | C10100 (OFE), C11000, C14500, C36000, C63000 | Diametri/toʻgʻri. Hajmi: 3mm - 300mm Shakl: dumaloq, kvadrat, olti burchakli, to'rtburchaklar Vaziyat: chizilgan, ekstrudirovka qilingan, issiq haddelenmiş |
| Mis simlar | ASTM B1, B2, B3, B258; EN 13601; IEC 60228; JIS H3100 | C10100 (OFE), C11000, C14420, C14500 | Diametri: 0,1 mm - 20 mm Temper: Yumshoq, Tavlangan, Qattiq-Chizilgan Shakl: yalang'och, qalaylangan, torli, g'altaklarda |
| Mis plyonkalar / chiziqlar | ASTM B103, B370; EN 1652; DIN 1787; JIS H3100 | C10100 (OFE), C10200, C11000, C19400, C26800 | Qalinligi: 0,02 mm - 2.0 mm Kengligi: 600 mm gacha Temper: o'ralgan, tavlangan |
| CNC ishlov berish qismlari | Mijoz chizmasi/talabiga ko'ra. | Barcha umumiy mis qotishmalari (shu jumladan C10100, C11000, C86200 va boshqalar) | Jarayon: Torna, frezalash, burg'ulash, teginish Bardoshlik: ±0,005mm - ±0,1mm Joylashtirish-Qayta ishlash: parda tozalash, jilolash, qoplama |

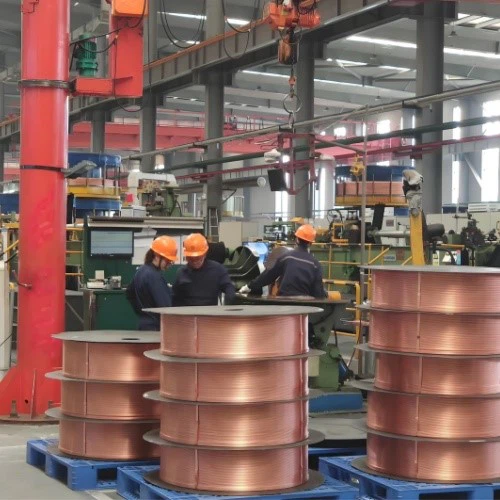

Bizning fabrikamiz
Bizning ishlab chiqarish zavodimiz mis va mis qotishmalarini (masalan, C10100, C11000, C17000, C17000, C17000, C17000, C17000, C12000, C12000, C12000, C12000, C12000, C12000) qayta ishlashga imkon beruvchi ilg'or uzluksiz quyish, nozik prokat, yuqori tezlikda chizish va ko'p eksa CNC ishlov berish markazlari bilan jihozlangan keng qamrovli va zamonaviy ishlab chiqarish liniyasini boshqaradi. h.k.) mahsulotlarning to'liq assortimentiga, shu jumladan quvurlar, choyshablar, novdalar, simlar va plyonkalar. Yuqori darajadagi sifatni taʼminlash uchun biz{10}}protsessual va yakuniy tekshirish tizimini joriy qildik, bunda materialni tekshirish uchun spektrometrlar, mexanik xususiyatlarni tekshirish uchun raqamli valentlik sinovlari, aniq oʻlchovli oʻlchovlar va ultratonik oqimlar kabi-zamonaviy{12}}zamonaviy uskunalardan foydalangan holda{12}}tatbiq etdik. nuqsonlarni aniqlash uchun sinovchilar, har bir mahsulot ASTM, EN va JIS kabi xalqaro standartlarga, shuningdek, mijozlarning o'ziga xos talablariga javob berishi yoki oshishini kafolatlaydi.
